Хотите разобраться, как правильно установить бойлер косвенного нагрева? В нашей статье мы предоставим вам информацию о необходимых действиях и правилах для успешной установки этого устройства. Мы подробно рассмотрим ключевые этапы установки и схемы подключения к котлу с одним и двумя контурами, начиная от выбора оптимального места установки и заканчивая интеграцией в систему отопления и горячего водоснабжения. Если вы планируете монтаж бойлера косвенного нагрева или просто хотите расширить свои знания в этой области, наша статья станет ценным ресурсом для вас.

Вопрос о том, как подключить бойлер косвенного нагрева (БКН), часто возникает у владельцев частных домов и городских квартир с автономным отоплением, но без централизованного горячего водоснабжения. Экономичность и эффективность устройств для нагрева воды за счет внешних источников тепловой энергии известны многим. В ассортименте водонагревателей они занимают особое место. Непрямой нагрев максимально использует тепло от электрического, газового и твердотопливного котла, не снижая при этом температуру отопления. Горячая вода подается во все точки водозабора с одинаковым напором.

Требования к подключению бойлера

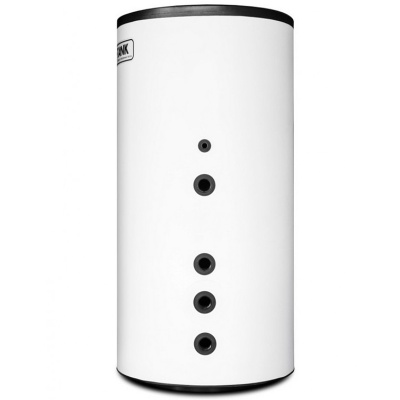

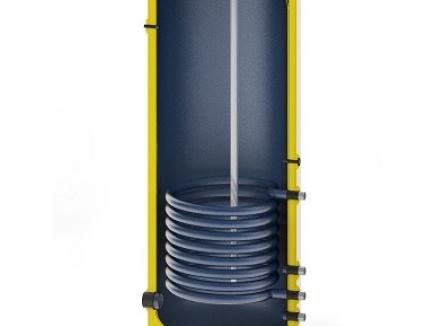

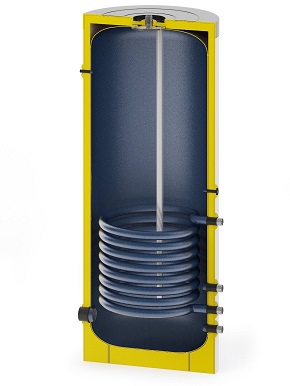

Производители бойлеров косвенного нагрева предлагают потребителям для бытовых нужд напольные и настенные модели непрямого нагрева объемом от 50 до 1500 литров. Изделия отличаются аккуратным и эстетичным дизайном, все необходимые выводы и патрубки для подключения расположены сзади, что облегчает монтаж. Некоторые модели оснащены теплообменниками и ТЭНами, что позволяет дополнительно подогревать воду и значительно расширяет функциональные возможности в летний период. При выборе оптимального способа подключения бойлера косвенного нагрева к котлу следует учитывать, что существуют два основных подхода: с приоритетом горячего водоснабжения и без него.

В бойлер без приоритета нагрева поступает лишь часть нагретого теплоносителя, поэтому вода в баке нагревается медленнее. Нагрев с приоритетом предполагает прокачку всего объема теплоносителя через теплообменник, расположенный внутри бака. Вода быстро нагревается до заданной температуры, контролируемой датчиком, после чего весь поток тепла направляется на радиаторы отопления. Поскольку, нагрев воды в резервуаре объемом 50-100 литров занимает всего 40-60 минут, это практически не влияет на отопление. Однако это возможно только при условии, что мощность котла отопления и бойлера косвенного нагрева сопоставимы. Рекомендуется иметь запас производительности котла в пределах 20-30%.

Для обеспечения нормальной работы всех устройств, участвующих в схеме, общие правила подключения предусматривают установку расширительного бака ГВС на выходе из водонагревателя. Объем этого бака должен составлять примерно 10% от объема резервуара.

Кроме того, на каждой ветке устанавливаются шаровые краны. Отсечная запорная арматура необходима для того, чтобы при необходимости можно было отключить трехходовой клапан или циркуляционный насос для проведения технического обслуживания. На трубопроводах также устанавливаются обратные клапаны, предотвращающие обратный поток.

Подключение бойлера косвенного нагрева к одноконтурному котлу

Для создания экономичной системы горячего водоснабжения в доме с автономным отоплением одинаково подходят как одноконтурные, так и двухконтурные котлы. Однако, из-за большей экономичности и удобства использования, схема подключения одноконтурного котла с бойлером косвенного нагрева встречается чаще. Особенность одноконтурного котла заключается в том, что он предназначен исключительно для отопления и не имеет функции нагрева воды для бытовых нужд. В бытовых условиях применяют следующие способы подключения водонагревателей (бойлеров):

• циркуляционные насосы;
• через трехходовой клапан;
• с применением гидрострелки.

Через циркуляционные насосы

Схема с двумя циркуляционными насосами особенно актуальна для закрытой системы отопления, которая уже оснащена собственным насосом. В этом случае можно установить БКН со своим насосом, расположив его ближе к котлу. Один насос будет отвечать за отопление, а другой – за подачу горячей воды. Принцип работы такой схемы основан на приоритете ГВС.

В отопительном контуре насос работает непрерывно, пока включен котел. В бойлере же насос находится в режиме ожидания и включается только при падении температуры, регистрируемом автоматическим регулятором нагрева. Циркуляционный насос начинает активно прокачивать нагретый котлом теплоноситель по контуру теплообмена, тем самым ускоряя нагрев воды в резервуаре до требуемой температуры. Отопление и водонагреватель постоянно взаимодействуют. В системе отопления с бойлером косвенного нагрева температура воды в баке не может превышать температуру теплоносителя. Иными словами, нагреть воду в резервуаре можно только до температуры, которую обеспечивает отопительный котел.

Через трёхходовой терморегулирующий клапан

Данная схема подключения котла с бойлером косвенного нагрева также реализует приоритет ГВС. Механизм работы заключается в следующем:

• После включения отопительного котла весь поток теплоносителя направляется на нагрев бака водонагревателя.
• Когда вода нагревается до заданной температуры, автоматика перенаправляет теплоноситель в отопительный контур.
• При открытии кранов горячей воды на кухне или в ванной температура воды в резервуаре падает, термостат дает команду, и теплоноситель снова начинает нагревать БКН.
• Схема достаточно проста, но перед установкой бойлера непрямого нагрева на газовый одноконтурный котел необходимо убедиться в наличии трехходового клапана и циркуляционного насоса. Если насосно-распределительная группа отсутствует, ее необходимо установить.

Через гидрострелку (гидравлический разделитель)

Если для обогрева дома используются радиаторы отопления и теплые полы, целесообразно использовать схему обвязки бойлера косвенного нагрева с гидрострелкой. Гидравлический разделитель представляет собой цилиндрическую камеру, внутри которой проходят трубы контура отопления и котла. Основная задача гидрострелки – разделить потоки и обеспечить стабильную работу каждой системы.

Гидравлический разделитель можно эффективно использовать для питания БКН, что позволяет дополнительно сэкономить на организации горячего водоснабжения. При этом для котла обеспечивается постоянный поток теплоносителя. Однако, если планируется схема с приоритетом ГВС, необходимо установить внешний микропроцессорный модуль для управления насосной группой. Подключение через гидрострелку часто используется для настенных газовых котлов с бойлером косвенного нагрева. Этот способ также подходит для обвязки приборов непрямого нагрева объемом более 200 литров и сложных систем с несколькими ответвлениями.

Подключение бойлера косвенного нагрева к двухконтурному котлу

Двухконтурный газовый котел и бойлер косвенного нагрева – это отдельные устройства, которые не предназначены для совместной работы. Один контур котла отвечает за отопление, а другой – за нагрев горячей воды. При этом приоритет всегда отдается горячему водоснабжению: при заборе горячей воды вся мощность горелки направляется на нагрев воды, а отопление отключается. Подключение водонагревателя объемом 100 или 200 литров к контуру ГВС крайне не рекомендуется, так как оба устройства будут работать неэффективно. Поэтому схема подключения двухконтурного котла и бойлера косвенного нагрева реализуется через отопительный контур.

Бойлеру косвенного нагрева, оснащенному теплообменником, не требуется тепло от горелки. Для нагрева воды используется энергия теплоносителя. Подключение газового котла к бойлеру косвенного нагрева с помощью трехходового клапана или гидравлического разделителя считается наиболее рациональным и экономически выгодным. Водонагревательный бак будет круглосуточно обеспечивать дом горячей водой, не влияя на работу отопления. Второй контур котла при этом становится ненужным и его просто заглушают.

Обвязка бойлера косвенного нагрева с рециркуляцией

Для обеспечения комфорта во время водных процедур в ванной комнате важен не только функционирующий полотенцесушитель, но и приятный микроклимат. Эти две задачи можно решить одновременно, применив схему подключения бойлера косвенного нагрева с рециркуляцией. Горячая вода из бака будет постоянно циркулировать через полотенцесушитель с помощью насосов, тем самым повышая температуру в ванной.

Объема бака хватит для всех членов семьи. Один может мыть посуду на кухне, другой принимать душ, и никому не придется ждать, пока сольется холодная вода. Однако после подключения рециркуляции воды бойлер косвенного нагрева начнет потреблять больше энергии. Это происходит потому, что циркулирующая вода быстрее остывает, и котлу приходится чаще включаться для нагрева воды, что увеличивает расход топлива.

Как самостоятельно подключить бойлер

Для самостоятельной обвязки бойлера косвенного нагрева с котлом необходимы определенные знания, навыки и понимание устройства прибора. Все способы установки требуют квалификации, в том числе и от домашнего мастера. После выбора схемы подключения необходимо подготовить инструменты и убедиться в наличии всех комплектующих, таких как шаровые краны, обратный или трехходовой клапан, распределительные гребенки и запорная арматура.

Важно помнить, что все гайки, вентили и фитинги имеют правую резьбу, закручиваются по часовой стрелке. Паклю также наматывают в этом направлении. Подключение выполняется в следующем порядке:

1.      Подготовка места для установки бойлера.

2.      Создание разводки, с цветовой маркировкой патрубков для холодной и горячей воды.

3.      Сборка клапанов для сброса давления и тройников.

4.      Герметизация резьбовых соединений с помощью FUM-ленты или герметика.

5.      Установка кранов на холодную и горячую воду.

6.      Подключение к электросети при полном отключении электроснабжения дома.

7.      Пусконаладочные работы и проверка соединений на герметичность.

При выполнении монтажных работ следует руководствоваться инструкцией производителя. Однако перед началом установки стоит помнить, что профессиональный монтаж оборудования – это гарантия надежности и возможность избежать серьезных ошибок.

Какие трубы использовать для подключения?

Для подключения бойлера косвенного нагрева к системе отопления используются стальные, полипропиленовые или металлопластиковые трубы. Выбор зависит от финансовых возможностей и температуры теплоносителя. Для твердотопливных котлов, где температура теплоносителя может достигать 100°C, рекомендуется использовать стальные трубы.

Преимущества полипропиленовых труб

Экологически чистые полипропиленовые трубы с маркировкой PP-R являются одними из самых популярных для прокладки систем горячего и холодного водоснабжения. Они выдерживают давление PN20, не деформируются при температуре до +95°C и служат 45-50 лет.

Преимущества стальных труб

Цельнотянутые водопроводные трубы из нержавеющей или оцинкованной стали с антикоррозийным покрытием – надежный и практичный материал, способный выдерживать температуру в системе свыше +100°C. Они обладают высокой теплопроводностью, устойчивостью к разрыву и сохраняют свои свойства в течение 30-40 лет.

Преимущества металлопластиковых труб

Растущий спрос на металлопластиковые трубы для обвязки одноконтурного газового котла с бойлером косвенного нагрева обусловлен их отличными эксплуатационными характеристиками. Гладкая внутренняя и внешняя поверхность предотвращает засорение и обеспечивает максимальную устойчивость к коррозии. Трубы просты в монтаже, обладают низким коэффициентом линейного расширения и не проводят блуждающие токи. Металлопластиковые трубы сохраняют свои свойства в течение 50-60 лет.
